Plateau tournant motorisé

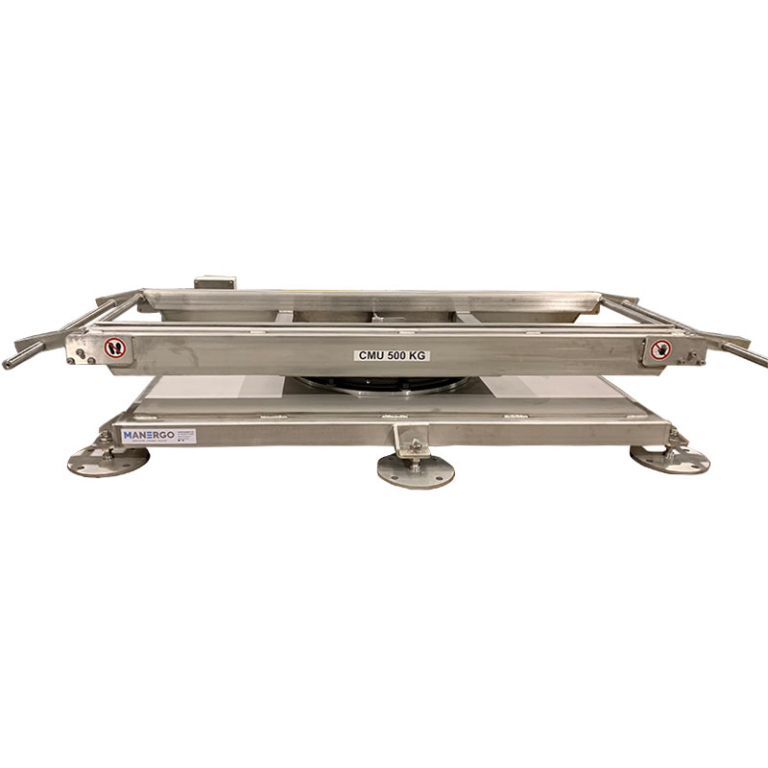

Ce plateau tournant motorisé, référence PT050-140-080-285-4264, est motorisé par un vérin électrique qui actionne une rotation de 0 à 90°. Sa structure spécifique permet de recevoir un outillage spécial, le bureau d’études Manergo a étudié un cahier des charges bien précis afin de concevoir un produit sur mesure. La commande de la rotation se fait par double commande, conservant un environnement sécurisant.

LES CARACTÉRISTIQUES DU PLATEAU TOURNANT MOTORISÉ :

• Charge max (CMU) : 500 kg ;
• Tare : 200 kg ;
• Indexage plateau : rotation motorisée 0-90° réglable ;
• Système rotation : à 90° couronne à billes en acier ;
• Longueur hors tout : 1722 mm ;
• Largeur hors tout : 982 mm ;
• Hauteur hors tout : 285±10 mm ;
• Longueur plateau : 1400 mm ;
• Largeur plateau : 500 mm ;
• Hauteur de chargement : 285±10 mm ;
• Temps de cycle total : 14 s ;
• Type plateau : tubes ;
• Avaloir : butée escamotable sur petits côtés de hauteur 119 ;

OPTIONS :

• Pieds avec hauteur réglable ;
• Platines de fixation au sol ;

PROTECTIONS :

• Vitesse lente ;
• Trappe d’accès à la couronne ;
• Arrêt d’urgence ;
• Pictogrammes.

ÉLECTRIQUES :

• Alimentation électrique : 230V mono ;
• Coffret / pupitre : pupitre de commande avec 5 m de câble ;
• Boutons / Voyants : arrêt rapide type « coup de poing » / bouton-poussoir marche / bouton-poussoir rotation à droite / bouton-poussoir rotation à gauche ;
• Actionneur électrique : vérin électrique.
